Жидкостные системы — Сравнительная инженерия
Водяной насос водяного охладителя и самовсасывающий струйный насос
Внимательный взгляд на то, почему один насос поднимает воду на несколько дюймов, а другой — на высоту этажа, и что этот разрыв означает для системы, которую вы на самом деле строите.
Прямой ответ
Стандарт водяной насос охладителя воды рассчитан на короткие вертикальные перемещения, обычно поднимает только воду От 1 до 3 футов (от 0,3 до 1 метра) из бутылки или резервуара в дозирующую камеру. Самовсасывающий струйный насос, напротив, предназначен для перекачивания воды по всему объекту и может достигать высоты всасывания От 15 до 25 футов (от 4,5 до 7,6 метров) , в зависимости от диаметра трубы, конструкции рабочего колеса и высоты над уровнем моря. Разрыв существует потому, что два насоса решают совершенно разные задачи: один перекачивает небольшой объем воды на небольшое расстояние с минимальным давлением, а другой предназначен для забора воды из колодца, цистерны или низменного источника и проталкивания ее через всю водопроводную систему.
Разница в высоте подъема является самым важным фактором, разделяющим две категории насосов, и он напрямую определяет, какой из них подходит для конкретной задачи. Понимание того, почему существует такая разница и какое значение она имеет для повседневной производительности, помогает домовладельцам и управляющим предприятиями избежать установки неподходящего насоса для своих нужд.
Расстояние, на которое насос может поднять воду, не является показателем качества. Это мера цели.
Понимание того, как каждый насос достигает подъема

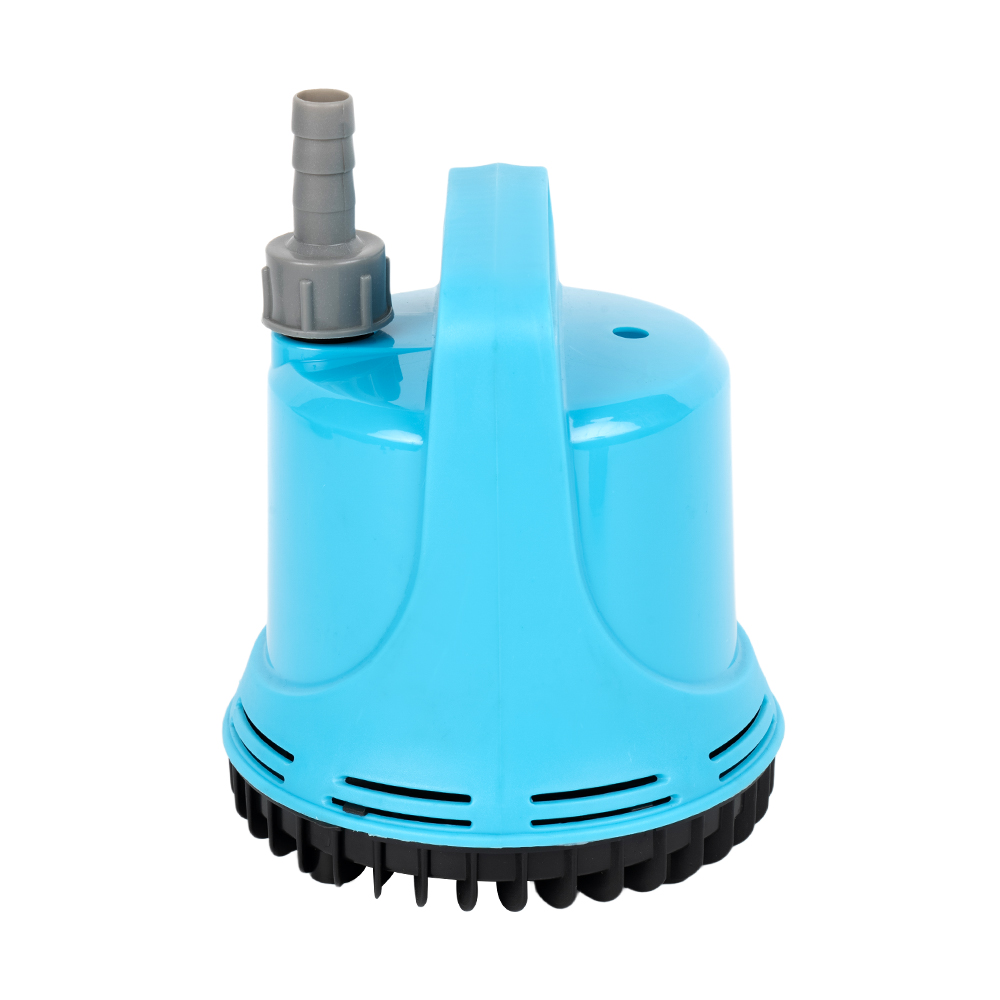

A водяной насос охладителя воды почти всегда представляет собой небольшой погружной или полупогружной агрегат, приводимый в действие низковольтным двигателем постоянного тока. Он расположен прямо внутри или чуть ниже бутылки с водой и опирается на компактную крыльчатку, вращающуюся на низких оборотах и проталкивающую воду вверх через узкую трубку. Поскольку двигатель небольшой (часто менее 5 Вт), он просто не создает достаточного гидравлического давления, чтобы поднять воду более чем на несколько футов. Компромисс является намеренным: в этих насосах приоритет отдается бесшумной работе, низкому энергопотреблению и безопасным для пищевых продуктов материалам, а не чистой подъемной мощности.
Механика самовсасывающего струйного насоса
Самовсасывающий струйный насос использует совершенно другой подход. Он всасывает воду, используя эффект Вентури, рециркулируя небольшой объем воды внутри корпуса насоса, создавая достаточно сильный вакуум, чтобы вытягивать воду через всасывающую трубу снизу. Это механическое всасывающее действие в сочетании с более мощным двигателем (часто мощностью от 0,5 до 1,5 лошадиных сил) позволяет ему преодолевать пределы атмосферного давления и достигать значительно большей вертикальной подъемной силы. Компромиссом здесь является размер, шум и энергопотребление — все это намного выше, чем требуется компактному водяному насосу кулера.
водяной насос охладителя воды
Почему разница в дизайне важна для повседневного использования
Выбор насоса только на основе высоты подъема может предотвратить дорогостоящие ошибки. Установка самовсасывающего струйного насоса на настольный кулер для воды была бы непрактичной — устройство слишком велико, слишком громкое и намного дороже, чем требует задача. И наоборот, попытка использовать водяной насос охладителя воды набрать воду из колодца или отстойника подвала практически сразу не получится, так как мотор просто не сможет создать силу всасывания, необходимую для преодоления более чем нескольких футов вертикального расстояния.
- Насосы водяного охладителя оптимизированы для перекачки воды под низким давлением на короткие расстояния внутри распределительного устройства.
- Самовсасывающие струйные насосы оптимизированы для вертикального всасывания на большие расстояния из колодцев, резервуаров или низких резервуаров.
- Несоответствие этих двух факторов приводит либо к напрасным затратам, либо к полному снижению производительности.
Типичные сценарии применения каждого насоса
A водяной насос охладителя воды чаще всего встречается в диспенсерах для бутилированной воды, небольших настольных холодильниках и портативных станциях гидратации, где источник воды находится чуть ниже выпускного отверстия. Эти насосы также часто используются в системах испарительного охлаждения, где вода должна циркулировать на небольшом расстоянии от бассейна до охлаждающей площадки. Фактически, многие домовладельцы, ищущие замена водяного насоса испарительного охладителя на самом деле описывают ту же самую категорию маломощных насосов с малым подъемом, просто применяемых в болотном охладителе, а не в диспенсере для напитков.
С другой стороны, самовсасывающий струйный насос используется для водоснабжения всего дома, ирригационных систем и дренажных систем, где вода должна проходить вертикально из колодца, цистерны или источника под землей, прежде чем распределяться по территории. Благодаря более высокой грузоподъемности он подходит для задач, с которыми никогда не справился бы компактный насос с водяным охладителем.
Информация
Высота подъема всегда измеряется только как вертикальное расстояние. Горизонтальные участки трубок увеличивают потери на трение, но не учитываются в расчете номинальной подъемной силы насоса.
Параллельное сравнение характеристик
В таблице ниже приведены практические различия, которые покупателям следует взвесить перед выбором между двумя типами насосов.
| Спецификация | Водяной насос водяного охладителя | Самовсасывающий струйный насос |
|---|---|---|
| Максимальная высота подъема | 1–3 фута (0,3–1 м) | 15–25 футов (4,5–7,6 м) |
| Типичная мощность двигателя | 1–5 Вт | 0,5–1,5 лошадиных сил |
| Уровень шума | Практически бесшумный (менее 30 дБ) | От умеренного до громкого (60–75 дБ) |
| Скорость потока | 0,5–1,5 галлона в минуту | 10–40 галлонов в минуту |
| Типичное применение | Диспенсеры для воды, испарительные охладители | Колодцы, ирригационные, дренажные системы |
Когда вам нужна замена водяного насоса испарительного охладителя
Испарительные и болотные охладители используют небольшой насос, который забирает воду из бассейна и распределяет ее по охлаждающим подставкам. Поскольку этому насосу необходимо поднимать воду только на небольшое вертикальное расстояние — обычно менее двух футов — он имеет ту же конструкцию с малым подъемом и малой мощностью, что и типичный насос. водяной насос охладителя воды . Когда этот компонент выходит из строя, большинство людей описывают исправление как замена водяного насоса испарительного охладителя или замена водяного насоса охладителя болота , и хорошая новость заключается в том, что эти сменные насосы недороги и просты в установке, обычно для этого требуется всего лишь отвертка и несколько минут простоя.
Признаки необходимости замены
- Слабый или неравномерный поток воды через охлаждающие подставки.
- Необычный скрежет или дребезжание в зоне бассейна.
- Насос работает, но вода не достигает верхнего распределительного лотка.
- Видимая минеральная корка или коррозия вокруг корпуса крыльчатки.
Поскольку эти насосы работают на такой малой высоте подъема, струйный насос был бы излишним для этой задачи — как с точки зрения физического размера, так и с точки зрения электрической мощности. Это тот случай, когда компактная конструкция насоса с водяным охладителем с коротким подъемом является не ограничением, а правильным инженерным выбором.
Предупреждение
Постоянная эксплуатация насоса на номинальной максимальной высоте подъема или выше нее ускоряет износ, повышает рабочую температуру и значительно сокращает срок службы.
Факторы технического обслуживания, влияющие на производительность лифта с течением времени
Даже в пределах номинального диапазона производительность подъема может со временем ухудшиться, если насос не обслуживается. Накопление минеральных отложений, часто встречающееся в районах с жесткой водой, постепенно сужает внутренний путь потока и снижает эффективный подъем в обоих типах насосов. Для водяной насос охладителя воды , даже небольшое количество накипи может существенно сократить и без того ограниченную грузоподъемность в 1–3 фута, вызывая медленную или непостоянную дозировку. Самовсасывающие струйные насосы несколько более терпимы к незначительному образованию накипи благодаря своей более высокой мощности, но пренебрежение техническим обслуживанием все равно снижает их верхний предел подъема и увеличивает потребление энергии.
- Периодически промывайте корпус крыльчатки, чтобы удалить минеральные отложения.
- Проверьте линии всасывания на наличие утечек воздуха, которые снижают эффективную подъемную силу струйных насосов.
- Своевременно заменяйте изношенные уплотнения, чтобы предотвратить постепенную потерю давления.
Успех
Насос с подъемной способностью примерно на 20 % больше, чем фактическое измеренное расстояние, работает холоднее, тише и служит значительно дольше при повседневном использовании.
Выбор подходящего насоса в зависимости от требований к высоте подъема
Самый практичный способ выбора между этими двумя типами насосов — это измерить фактическое вертикальное расстояние, которое должна пройти вода. Если источник и пункт назначения находятся в пределах двух или трех футов друг от друга (например, в диспенсере для бутилированной воды или в испарительном охладителе), компактный водяной насос охладителя воды является подходящим и экономически эффективным выбором. Если воде необходимо пройти более пяти футов по вертикали, например, от обсадной трубы колодца до водопроводной системы дома, становится необходимым самовсасывающий струйный насос.
Покупателям также следует учитывать запас прочности. Насос, постоянно работающий вблизи максимальной номинальной высоты подъема, будет нагреваться сильнее, быстрее изнашиваться и терять эффективность раньше, чем насос, комфортно работающий в пределах своего диапазона. Для критических применений выбор насоса, рассчитанного на подъем как минимум на 20 % больше, чем фактическое измеренное расстояние, помогает продлить срок службы.
Распространенные заблуждения относительно высоты подъема насоса
Частым заблуждением является то, что более высокая номинальная мощность всегда напрямую приводит к увеличению высоты подъема. Хотя мощность двигателя действительно играет роль, высота подъема более точно определяется внутренней конструкцией насоса — в частности, зависит ли он только от центробежной силы, приводимой в движение крыльчаткой, или он включает в себя самовсасывающий механизм Вентури. Вот почему небольшой самовсасывающий струйный насос часто может превзойти более крупный, невсасывающий центробежный насос аналогичной мощности. Покупатели сравнивают водяной насос охладителя воды При выборе других недорогих дозирующих насосов следует обращать внимание не только на мощность, но и вместо этого проверять заявленную производителем максимальную спецификацию подъема, обычно указываемую в футах или метрах «напорного» давления.
Другое распространенное недоразумение связано с горизонтальным и вертикальным расстоянием. Номинальная высота подъема описывает только вертикальное перемещение; Горизонтальные участки труб добавляют потери на трение, но измеряются отдельно. Водяной насос водоохладителя, перемещающий воду на два фута по вертикали через спиральную горизонтальную трубку внутри шкафа с раздаточным устройством, по-прежнему работает в пределах диапазона вертикального подъема 1–3 фута, даже несмотря на то, что общая длина трубок может быть больше. Путаница этих двух измерений — одна из наиболее частых причин, по которой покупатели разочаровываются в реальных характеристиках насоса.
Влияние высоты и температуры
Оба типа насосов теряют некоторую подъемную способность на больших высотах, поскольку более низкое атмосферное давление уменьшает естественный толчок, который помогает воде подниматься во всасывающую линию. Этот эффект более заметен на самовсасывающих струйных насосах, работающих вблизи номинального максимума, поскольку для завершения цикла всасывания они зависят от перепада атмосферного давления. Температура воды также имеет значение: более теплая вода более склонна к кавитации, что может снизить эффективную подъемную силу в любом типе насоса, хотя это редко является проблемой для прохладной среды с низким подъемом, в которой работает типичный водяной насос с водяным охлаждением.
Опасность
Никогда не пытайтесь черпать воду из колодца или источника ниже уровня земли с помощью компактного водяного насоса для охладителя воды. Двигатель не может обеспечить достаточное всасывание, а принудительная непрерывная работа при невозможном подъеме может полностью сжечь двигатель.
Заключительный вывод
Максимальный зазор по высоте подъема между водяной насос охладителя воды а самовсасывающий струйный насос — примерно 1–3 фута против 15–25 футов — отражает две фундаментально разные цели проектирования, а не просто разницу в качестве. Один из них предназначен для короткой, бесшумной передачи с низким энергопотреблением внутри диспенсера или резервуара испарительного охладителя; другой построен для преодоления силы тяжести во всей водопроводной системе объекта. Подбор насоса в соответствии с фактическим расстоянием подъема, независимо от того, покупаете ли вы решение для водоснабжения всего дома или простое решение. замена водяного насоса охладителя болота , — это единственный и наиболее надежный способ обеспечить надежную работу и избежать ненужных затрат.
